Az energia-mérleg alapú vezérlés két fő beavatkozási lehetőséget biztosít:
Hőforrás váltás vagy ki-/bekapcsolás az aktuális energiatermelés függvényében
Célhőmérsékletek dinamikus módosítása az elérhető energiatöbblet alapján
A két megoldás egymástól függetlenül vagy kombináltan is alkalmazható.

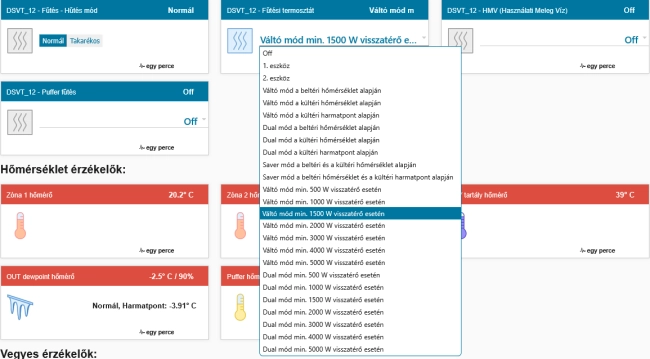

Az üzemmódokban külön szabályozható, hogy a két lehetséges hőforrás közül az aktuális termelési limit alapján melyik működjön.
A rendszer az előre beállított teljesítményküszöb (W limit) figyelése alapján dönt:
Váltó mód:
Ha rendelkezésre áll a megfelelő energiatöbblet, az 1. eszköz működik,
ha nem, akkor a 2. eszköz.
Dual mód:
Ha elegendő az energiatöbblet, mindkét eszköz működik,
ha nem, csak a 2. eszköz.
A limitfigyeléshez külön, százalékosan állítható hiszterézis érték tartozik, amely csökkenti a kisebb termelési ingadozásokból adódó ki-/bekapcsolási ciklusokat.
A limit meghatározásakor figyelembe kell venni a vezérelt berendezés várható fogyasztását is.
Mivel a legtöbb esetben a berendezés valós fogyasztását nem mérjük közvetlenül, a rendszer a ciklikus kapcsolás elkerülése érdekében a beállított limitértéket hozzáadja az aktuális termeléshez az összehasonlítás során.
Beállított limit: 500 W
Aktuális termelés: 600 W
Berendezés várható fogyasztása: ~450 W
Első ciklusban a rendszer elindítja az eszközt.
Ha a termelés nem változik, a következő ciklusban a tényleges energiatöbblet már csak:
600 − 450 = 150 W
Ez önmagában nem lenne elegendő a működés fenntartásához, és a rendszer kikapcsolná az eszközt.
Ennek elkerülésére a vezérlés a limitértéket is figyelembe veszi, így stabilabb működés érhető el, és elkerülhető a folyamatos ki-/bekapcsolás.
Lehetőség van arra is, hogy az aktuális termelési limit alapján dinamikusan módosítsuk:
az épület fűtési célhőmérsékletét
a hűtési célhőmérsékletet
a HMV (használati melegvíz) célhőmérsékletét
a puffer tartály hőmérsékletét
A funkció célja, hogy a megtermelt energiát ne a hálózatba tápláljuk vissza, hanem hő formájában az épületben „eltároljuk”.
Ez különösen előnyös azok számára, akik napelemes rendszerrel rendelkeznek, de nem szaldó elszámolásban vannak.
Napközben gyakran energiatöbblet keletkezik, amikor a termelés meghaladja az épület pillanatnyi fogyasztását.
Az energia hő formájában történő ideiglenes eltárolása lehetővé teszi, hogy azt később – fűtésre, hűtésre vagy HMV előállításra – felhasználjuk.
Az energia-mérleg alapú vezérlés:
növeli az önfogyasztási arányt
csökkenti a hálózati visszatáplálást
javítja az energiahatékonyságot
fenntartja a komfortszintet
minimalizálja a veszteségeket
A rendszer az aktuális termelési körülményekhez igazodva optimalizálja az energiafelhasználást, miközben stabil és kiszámítható működést biztosít.
A "vegyes" beállításoknál lehetőség van arra, hogy a hűtés-fűtés esetén a beállított határértéket, amely eléri a hálózatra visszatermelés értékét, emelje vagy csökkentse a zónák hőmérsékletét az alapértékhez képest. Ez lehetővé teszi az épület számára, hogy egyfajta hőakkumulátorként működjön, amelyet az egyén saját komfortérzete alapján használhat.
Ezen felül lehetőség van időzített módosításra is. Például, ha van termelés, akkor reggel 9-től 16-ig +2 Celsius-fokkal emelhetjük az alapértéket, de 16 óra után, másnap reggel 8-ig csak 1 Celsius-fokkal, hogy elkerüljük a túlfűtött lakást. Ugyanígy lehetőség van a hűtés esetén is, ahol átmenetileg csökkenthetjük a hőmérséklet célt.
Ez a dinamikus szabályozás lehetővé teszi az energiahatékony működést és a komfort fenntartását az épületben, miközben kihasználjuk a rendelkezésre álló termelési kapacitást és minimalizáljuk az energiaveszteséget. A felhasználó számára rugalmas vezérlést biztosítva ezáltal lehetővé teszi az egyéni preferenciák és igények figyelembevételét.
A dinamikusan változtatható tartálytály célérték és az ehhez tartozó hisztérézis érték szabályozása lehetővé teszi a rendszer számára, hogy rugalmasan reagáljon a napelemek által termelt energia mennyiségére.
Amikor a visszatérő teljesítmény a 500 és 5000 watt közötti tartományban van, a rendszer megfelelő hőenergia termelést kíván elérni. A "normál" tartály célértéket alapvetően a minimális hőmérsékletre állítják be, ami egy biztonsági tartalékot jelent a komfortos melegvíz ellátás szempontjából, még akkor is, ha nem áll rendelkezésre elegendő napelemes energia.
Ha azonban rendelkezésre áll napsütés, akkor a rendszer lehetőséget kínál arra, hogy a napenergia segítségével akár fűtőpatronnal is előállítsunk és tároljunk melegvizet. Ez lehetővé teszi akár 70-80 Celsius fokos melegvíz előállítását, amely későbbi felhasználásra is tárolható.
Ez a funkció lehetővé teszi a rendszer hatékonyabb és környezetbarátabb üzemeltetését, miközben biztosítja a folyamatos melegvízellátást a felhasználók számára, még akkor is, ha az időjárási körülmények változnak.
Amikor puffer tartályt használunk, lehetőségünk van az energia mérleg alapú vezérlésre mind fűtés, mind pedig hűtés üzem esetén. Ennek az az előnye, hogy a rendszer hatékonyabban kihasználja az elérhető energiát, és optimalizálja a fűtési vagy hűtési folyamatot.
Ebben a speciális üzemmódban lehetőségünk van módosítani a hisztérézis értékét is, amely befolyásolja a rendszer reakcióját az aktuális hőmérséklet változásokra. A hisztérézis beállítása lehetővé teszi számunkra, hogy finomhangoljuk a rendszer működését, és optimalizáljuk az energiafelhasználást a kívánt komfortszint fenntartása mellett.
Ez a rugalmas vezérlési lehetőség lehetővé teszi számunkra, hogy a legjobb eredményt érjük el az energiafelhasználás és a komfort szempontjából, figyelembe véve az aktuális igényeket és körülményeket.
A funkció használatához elengedhetetlen egy olyan eszköz, amely lehetővé teszi az "okos" villanyórához csatlakoztatott P1 port kommunikációját. Ez az eszköz lehetőséget biztosít az aktuális elektromos mérleg megalapítására, amely alapvető fontosságú a rendszer működéséhez.
A P1 port a villanyóra és az okos otthon rendszer közötti kommunikációhoz szükséges csatlakozó. Ez a port általában különböző mérési adatokat és információkat szolgáltat a villanyóra teljesítményéről, fogyasztásáról stb. A rendszernek szüksége van erre az információra annak érdekében, hogy hatékonyan szabályozza a hőenergia termelést és felhasználást a rendelkezésre álló elektromos energia függvényében.
A "P1 mérő az aktuális elektromos mérleg megalapításához" pontban további információkat találhat erről az eszközről és annak használatáról, valamint arról, hogy hogyan lehet integrálni a rendszerbe a megfelelő működés érdekében.
